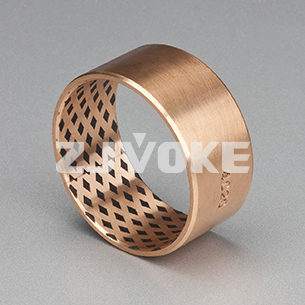

FB09G青铜固体润滑轴承，是以青铜材料为基体，表面埋入固体润滑剂制作而成。由于以延伸率较高的铜合金材料作为基体，所以可以制成特薄的卷制轴套，再加上理想的填充材料为润滑剂。
因此该产品应用于汽车传动轴内作为耐磨轴套使用，也可以在无油润滑的其他场合使用。
| 采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。 |  |
| 标准直径 | 衬套外径尺寸 | 相配座孔 | 衬套内径尺寸 | 相配轴径 |
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| 有关数据 | 代号 | FB09G |
| 材料 | CuSn8P+石墨(Qsn8-0.3+graphite) | |
| 主要运用领域 | 产品广泛应用于启动马达起升机，工程机械，汽车，卡车，拖拉机等。 | |
| 密度 g/cm³ | 8.8 | |
| 最大动载 N/mm² | 100 | |
| 最大线速度V | 脂润滑 m/s | 2.5 |
| 最高PV值 | 脂润滑 N/mm²·m/s | 2.8 |
| 抗拉强度 N/mm² | >460 | |
| 屈服强度 N/mm² | >280 | |
| 硬度 HB | 90~150 | |
| 摩擦系数u | 0.03~0.1 | |
| 相配轴径 | 硬度 HRC | ≥50 |
| 粗糙度 Ra | 0.4~1.0 | |
| 工作温度 ℃ | -40~+150 | |
| 导热系数 W/mk | 58 | |
| 线膨胀系数（轴向） | 18.5×10-6/K | |
| 除了目录中显示的标准产品外，还可以提供非标产品或根据客户要求订购。 | ||
