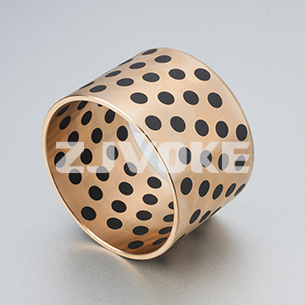

JDB-2 青铜镶嵌轴承

JDB-2青铜镶嵌轴承，是以6-6-3青铜为基体，嵌入石墨和MoS2 为固体润滑剂的一种固体润滑产品。由于6-6-3青铜密度比高力黄铜高，所以在高温低载的场合，体现十分耐磨。
目前该产品已应用于壁炉门、烘炉滚道、橡胶机械、轻工机械、机床工业等低载、高温、中速的场合。

点击下载电子样本

可供形式

• 直套
  Straight Sets
• 翻边
  Flange
• 止推垫片
  Thrust Pads
• 滑板
  Skateboards
• 非标产品定制
  Custom-made Products

金相图片轴承设计

化学成分

钢层（45号钢）					铜层（与日本CAC304相当）
Fe	C	Si	Mn	S.P	Cu	Fe	Mn	Ai	Zn
余量	0.45~0.50	0.17~0.37	0.50~0.80	≤0.040	60~66	3~8	2.25~5	5~7.5	余量

机械性能

钢铜层结合强度（N/mm²）	铜层硬度HB	钢层硬度
		不热处理状态	表面高频淬火后外圆表面
≥300MPa	＞210	0≤241HBS	≥45HRC

固体润滑剂

固体润滑剂	特性
高纯石墨+添加剂	很好的耐磨性和化学稳定性，使用温度<400℃	适用于一般机械，在大气中使用。
PTFE+添加剂	极低的摩擦系数和很好的水润滑性，使用温度<300℃	适用于水、海水润滑、如船舶、水利阀门、水轮机、制药饮料机械等。

合金材料

型号	JDB-2
国际牌号 GB1776-87	ZCuSn6Zn6Pb3
国际 ISO1338	GCuSn6Zn6Pb3
德国 DIN	GB-CuSn5Zn5Pb5
日本JIS	BC6
美国 ASTM/UNS	C83600
英国标准（BS）	LG2

技术参数

型号		JDB-2
化学成分		CuSn5Pb5Zn5
密度 g/cm³		8.7
硬度 HB		＞70
抗拉强度 N/mm²		＞200
屈服强度 N/mm²		＞90
延伸率 %		＞15
线膨胀系数10-5/℃		1.8
导热系数W(/m.k)		46~63
弹性系数 KN/mm²		85~115
使用温度 ℃		-40~+250
最大动承载		60
最大线速度 m/s	干摩擦	0.3
	油润滑	0.85
最大PV值 N/mm²*m/s	干摩擦	1.0
	油润滑	1.65
摩擦系数	干摩擦	0.12~0.16
	油润滑	0.03~0.08
