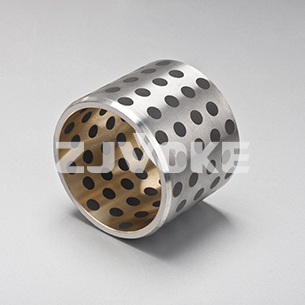

JDB-3 钢铜镶嵌轴承

JDB-3钢铜镶嵌轴承，是在钢套的基体内，整体烧结锡青铜粉后嵌入固体润滑剂的固体润滑产品，除具有JDB-2的功能外，还能节省成本，提高抗压强度。
它的端面可以与基体焊接安装使用，因此适用于冶金机械、建筑机械和输油机械等不可以加油的领域。

点击下载电子样本

可供形式

• 直套
  Straight Sets
• 翻边
  Flange
• 止推垫片
  Thrust Pads
• 滑板
  Skateboards
• 非标产品定制
  Custom-made Products

金相图片轴承设计

化学成分

钢层（45号钢）					铜层（与日本CAC304相当）
Fe	C	Si	Mn	S.P	Cu	Fe	Mn	Ai	Zn
余量	0.45~0.50	0.17~0.37	0.50~0.80	≤0.040	60~66	3~8	2.25~5	5~7.5	余量

机械性能

钢铜层结合强度（N/mm²）	铜层硬度HB	钢层硬度
		不热处理状态	表面高频淬火后外圆表面
≥300MPa	＞210	0≤241HBS	≥45HRC

固体润滑剂

固体润滑剂	特性
高纯石墨+添加剂	很好的耐磨性和化学稳定性，使用温度<400℃	适用于一般机械，在大气中使用。
PTFE+添加剂	极低的摩擦系数和很好的水润滑性，使用温度<300℃	适用于水、海水润滑、如船舶、水利阀门、水轮机、制药饮料机械等。

合金材料

型号	JDB-3
国际牌号 GB1776-87	GCr15
国际 ISO1338	B1
德国 DIN	100Cr6
日本JIS	SUJ2
美国 ASTM/UNS	52100
英国标准（BS）	-

技术参数

型号		JDB-3
化学成分		CuZn25Al5Mn4Fe3
密度 g/cm³		-
硬度 HB		＞80~100
抗拉强度 N/mm²		-
屈服强度 N/mm²		-
延伸率 %		-
线膨胀系数10-5/℃		1.2
导热系数W(/m.k)		-
弹性系数 KN/mm²		-
使用温度 ℃		-40~+300
最大动承载		120
最大线速度 m/s	干摩擦	0.4
	油润滑	1.0
最大PV值 N/mm²*m/s	干摩擦	1.5
	油润滑	3.25
摩擦系数	干摩擦	0.12~0.16
	油润滑	0.03~0.08
