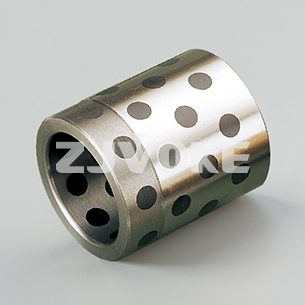

JDB-5 铸铁镶嵌轴承

JDB-5铸铁镶嵌轴承，是以HT250为基材嵌入固体润滑剂的新产品，是一种典型的省材产品。若在压力< 14.5N/mm² 或机械性能要求的场合，可作JDB-2材料的取代品。能大大降低成本，满足使用要求。 例如模具导柱，注塑机模架等领域完全可以使用。

点击下载电子样本

可供形式

• 直套
  Straight Sets
• 翻边
  Flange
• 止推垫片
  Thrust Pads
• 滑板
  Skateboards
• 非标产品定制
  Custom-made Products

金相图片轴承设计

化学成分

钢层（45号钢）					铜层（与日本CAC304相当）
Fe	C	Si	Mn	S.P	Cu	Fe	Mn	Ai	Zn
余量	0.45~0.50	0.17~0.37	0.50~0.80	≤0.040	60~66	3~8	2.25~5	5~7.5	余量

机械性能

钢铜层结合强度（N/mm²）	铜层硬度HB	钢层硬度
		不热处理状态	表面高频淬火后外圆表面
≥300MPa	＞210	0≤241HBS	≥45HRC

固体润滑剂

固体润滑剂	特性
高纯石墨+添加剂	很好的耐磨性和化学稳定性，使用温度<400℃	适用于一般机械，在大气中使用。
PTFE+添加剂	极低的摩擦系数和很好的水润滑性，使用温度<300℃	适用于水、海水润滑、如船舶、水利阀门、水轮机、制药饮料机械等。

技术参数

型号		JDB-5
化学成分		铸铁/HT250
密度 g/cm³		6.8
硬度 HB		＞160
抗拉强度 N/mm²		＞150
屈服强度 N/mm²		-
延伸率 %		-
线膨胀系数10-5/℃		-
导热系数W(/m.k)		-
弹性系数 KN/mm²		-
使用温度 ℃		1
最大动承载		0.8
最大线速度 m/s	干摩擦	1.55
	油润滑	0.13~0.2
最大PV值 N/mm²*m/s	干摩擦	0.04~0.08
	油润滑	-
摩擦系数	干摩擦	-
	油润滑	-
